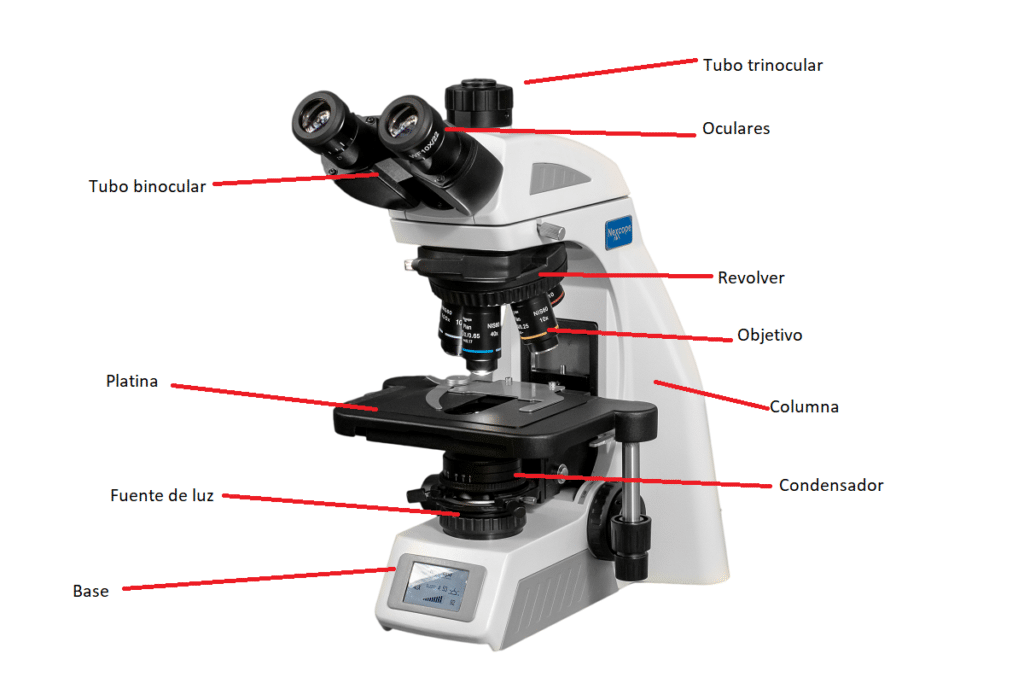

Los componentes mecánicos de un microscopio constituyen la estructura fundamental que asegura la estabilidad, precisión y movilidad de todo el sistema óptico y de iluminación. Su función no se limita únicamente a sostener el instrumento, sino que también permite que los elementos ópticos se posicionen con exactitud y que las muestras puedan ser examinadas con movimientos controlados y seguros. En términos generales, los componentes mecánicos actúan como la columna vertebral del microscopio, integrando soporte, movilidad y ajuste fino, de manera que el observador pueda obtener imágenes claras y nítidas de la preparación biológica o material que se desea estudiar.

Base o Pie

El pie, también denominado base, es el componente que constituye el soporte primordial del microscopio. Generalmente fabricado en metal sólido y de gran superficie, su función principal es proporcionar estabilidad al equipo, evitando vibraciones o movimientos indeseados que puedan comprometer la observación de detalles microscópicos. La amplitud y el peso de la base permiten sostener de manera equilibrada el conjunto del microscopio, incluyendo tanto los elementos ópticos como las preparaciones que serán examinadas. De esta manera, la base asegura que la interacción entre luz, lentes y muestra ocurra sin interferencias mecánicas externas.

Brazo, Estativo o Columna

El brazo o columna es un componente vertical que conecta la base con los demás elementos del microscopio. Este soporte no solo facilita la sujeción del microscopio, sino que permite su traslado controlado de un lugar a otro. Su función principal es soportar de manera firme el tubo óptico, la platina y el revolver, garantizando que estos componentes permanezcan alineados y estables durante la manipulación y observación de la muestra. La rigidez y resistencia del brazo son esenciales para mantener la integridad estructural del microscopio y para que el ajuste de enfoque no provoque desplazamientos indeseados.

Platina

La platina es una superficie plana y horizontal que alberga la preparación a examinar. Su diseño incluye una perforación circular central que permite el paso de la luz desde el sistema de iluminación hacia la muestra, garantizando un contraste adecuado y una visualización clara. Las preparaciones se sujetan a la platina mediante pinzas o un sistema móvil denominado charriot, que permite un desplazamiento preciso de la muestra en dos dimensiones: de derecha a izquierda y de adelante hacia atrás. Este movimiento es fundamental para explorar diferentes áreas de la preparación sin necesidad de mover el microscopio ni alterar la posición del objetivo, asegurando una observación sistemática y detallada de la muestra.

Tubo Óptico

El tubo óptico es un cilindro metálico cuya longitud estándar suele variar entre 160 y 170 milímetros, dependiendo del fabricante. Este cilindro conecta el revolver, que sostiene los objetivos, con los oculares, a través de los cuales el observador visualiza la imagen ampliada de la muestra. La función principal del tubo óptico es mantener una distancia precisa entre los objetivos y los oculares, garantizando que los rayos de luz que emergen de la muestra converjan correctamente hacia el ojo humano. Su rigidez y alineación son cruciales para obtener imágenes nítidas y sin distorsión.

Revolver o Portaobjetivos

El revolver es un mecanismo giratorio que permite cambiar rápidamente entre diferentes objetivos, alineándolos perpendicularmente con la perforación central de la platina. En su parte inferior, posee agujeros roscados donde se atornillan los distintos objetivos del microscopio. Esta capacidad de rotación facilita la selección de distintos aumentos sin necesidad de ajustar la posición de la platina o de la muestra, optimizando así la eficiencia y precisión durante la observación. El revolver es un ejemplo de cómo la ingeniería mecánica se integra con la óptica para permitir cambios rápidos y exactos en el nivel de ampliación.

Tornillos Macrométrico y Micrométrico

Los tornillos de ajuste macrométrico y micrométrico se encuentran generalmente en la parte inferior del brazo o columna y permiten movimientos controlados de la platina para enfocar la imagen. El tornillo macrométrico produce desplazamientos visibles y rápidos, útiles para acercar la muestra al objetivo de manera general. Por su parte, el tornillo micrométrico realiza movimientos extremadamente finos, imperceptibles a simple vista, que permiten lograr un enfoque preciso y definitivo. En los microscopios modernos, estos tornillos incorporan topes de seguridad que evitan que se desplacen más allá de los límites, protegiendo tanto las lentes de los objetivos como las laminillas con las preparaciones.

Engranajes y Cremallera

Los engranajes y las cremalleras constituyen mecanismos adicionales de desplazamiento, presentes en algunas platinas y sistemas de enfoque. Su función es transformar movimientos rotatorios en desplazamientos lineales precisos, lo que permite un control fino de la posición de la muestra y del sistema óptico. Estos mecanismos son esenciales para garantizar que los ajustes sean repetibles y que el observador pueda explorar la preparación con exactitud milimétrica.

Cabezal

El cabezal es un componente situado en relación con el tubo óptico y cumple funciones avanzadas de manipulación de la luz y la imagen. En su interior alberga prismas o espejos que permiten la orientación de la luz hacia dos o más oculares simultáneamente, facilitando observaciones binocular o trinocular. Además, el cabezal puede incluir sistemas mecánicos que soportan cámaras fotográficas, dispositivos de vídeo o sistemas de proyección de la imagen, integrando la observación directa con la documentación digital. Su diseño permite que las imágenes sean compartidas y analizadas con precisión, ampliando las posibilidades de estudio y registro científico.
